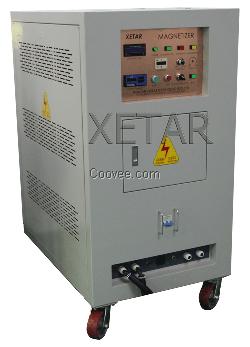

1 概述： PFD-系列快速充磁机设计思想直接来源于工厂，采用高压脉冲油浸电容器，淘汰了分离元件的控制板，触发板，采用规模生产的工业级PLC可编程控制器，控制充磁机工作，高压隔离取样技术、操作安全性和性很高，恒功率充电，充电电流小，电压控制精度高，节约能源，功率电路发热量小，充磁机的性、稳定性，完全能够胜任工厂连续批量充磁和产品对充磁工艺的严格要求，充磁机选配退磁功能，有充电完毕指示、关机自动放电等功能。 PFD-系列充磁机对电网无干扰、功耗低、抗干扰力强，广泛应用于磁材、电机、电声等行业，磁材厂家，产品单位，适用于钐钴、钕铁硼、铁氧体、铝镍钴等材料和器件的充磁。 PFD-系列充磁机经过十几年的生产实践经验的积累和改进，充磁机的性能、性、控制技术、电磁技术、生产工艺、安全等方面，技术水平、，能满足用户的严格要求。 2 型号及技术指标 型 号 PFD-700 型 PFd-1000 型 PFd-2002 型 PFd-2004 型 适用范围 钐钴、钕铁硼、铁氧体、塑磁、铝镍钴 充电时间（ s ） ≤ 3-10 (与电压精度有关） ≤4-10 (与电压精度有关） ≤ 5-15 (与电压精度有关） ≤ 5-25 充电电压（ V ） 0 ～ 500/700 0 ～ 1000 0 ～ 2000 0 ～ 2000 电容量 （μ F ） 脉冲电容器2200-11000 脉冲电容器2200-11000 高压脉冲电容500-2000 脉冲电容500- 4000 较大磁化 电流 约 8500 约 19000， 约 20000 约 30000 退磁功能 可以选配 充磁台的中心磁场强度（奥斯特） φ 22mm ≥ 4.7 万 φ 22mm ≥ 9.2 万 φ 22mm ≥ 9.2 万 φ 50mm ≥ 7.2 万 φ 45mm ≥ 3.2 万 φ 77mm ≥ 3.2 万 φ 50mm ≥ 5.2 万 φ 70mm ≥ 5.2 万 φ 77mm ≥ 1.9 万 φ 130mm ≥ 1.7 万 φ 80mm ≥ 3.2 万 φ 100mm ≥ 3.2 万 磁体尺寸 (mm) 铁氧体≤φ 45 钐钴≤φ 45 钐钴≤φ 51 钐钴≤φ 70 铝镍钴≤φ 77 钕铁硼 ≤φ 77 钕铁硼 ≤φ 78 钕铁硼 ≤φ 100 钕铁硼 ≤φ 20 铝镍钴铁≤φ 130 铝镍钴铁≤φ 130 铝镍钴≥φ 130 尺寸（ mm ） 560 × 520 × 820 600 ×700 × 1400 600 × 700 × 1400 850 × 650 × 1450 重 量 (kg) 约 60 约 300 约 220 约 450 输入电源 AC 220V 50Hz AC 220V 50Hz AC 220V 50Hz AC 220V 50Hz 功 率 约 1.2kVA 约 2kVA 约 3kVA 约 4kVA 备 注 可加（选配）退磁功能，规格型号很多，只列出少数部分，其它型号，请来电查询！
