SN10-10系列少油断路器由框架，油箱及传动部分组成。框架上装有分闸限位器，合闸缓冲，分闸弹簧及6只支持绝缘子。传动部分有断路器主轴，绝缘拉杆等。油箱固定在支持绝缘子上。
本断路器的灭弧室设计为纵横吹和机械油吹联合作用灭弧，在短时间内可有效地灭大，中，小电流。SN10-10 I型。II型及SN10-10III/1250-40型为单筒结构，SN10-10/III/2000-40型和SN10-10/3000/40型附加一幅筒成为双筒结构，由于副筒不产生电弧，故其触头不用耐弧合金，亦不装灭弧室。SN10-10/400A,SN10-10/630A,SN10-10/1000A,SN10-10/1250A
一、 用途
SN10系列户内高压少油断路器是三相交流50HZ的户内装置，可供工矿企业、发电厂、变电站作为保护和控制高压电器设备之用。
SN10型断路器配用CD10系列电磁机构亦可配用弹簧机构和手动机构。

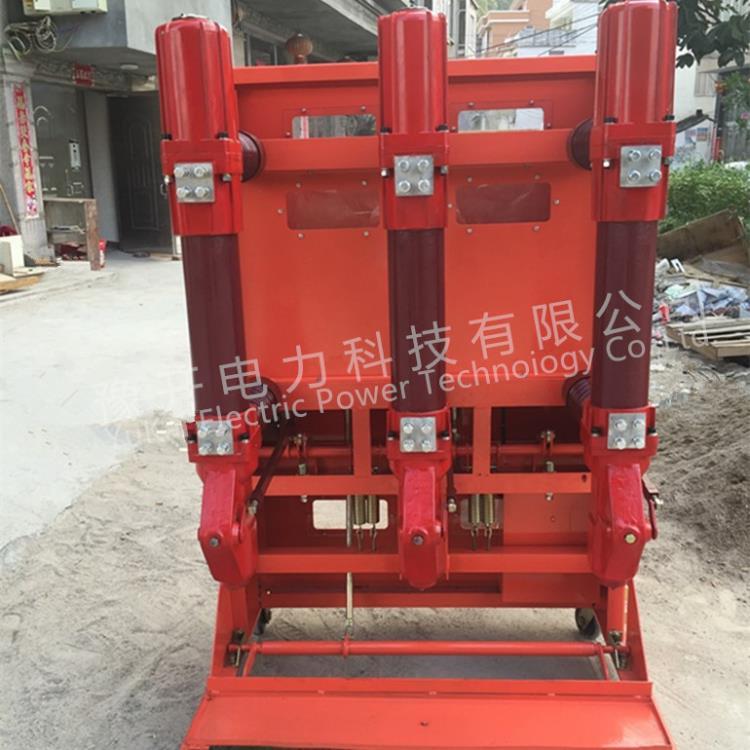

SN10-12系列断路器分为悬挂式和手车式两种，可配KYN1-12交流金属封闭移开式开关设备，JYN2-12交流金属封闭型间隔式开关设备。
SN10-40.5型断路器为车式装置，分手车和简车两种类型，可配JYN1-40.5交流金属封闭型移开式开关设备，GBC-40.5手式高压开关设备
◎主要技术参数
检验项目 单位 合格标准
I型 II型 III型1250 III型3000
合闸位置导电杆上端距 上接线上端面 mm 130±1.5
付筒上法兰端面 106 ＋
－
触头架上端面 120±1.5 136 ＋1 136 ＋1
－2 －2
导电杆行程 主筒 mm 145 ＋4 155 ＋4 157 ＋4 157 ＋4
－3
付筒 －3 －3 －3 66 ＋4
－3
回路电阻 μΩ 100 60 40 17
低电压刚合速度 m/s ≥3 ≥3.8 ≥4 ≥4
刚合速度 ≥3.5 ≥40 ≥4 ≥4
刚合速度 3+0.3
三相分闸不同期性 ms ≤2;三相尺寸之差免试≯2mm
工频耐压
42KV,1mm无击穿闪络
油耐压 不低于25KV
