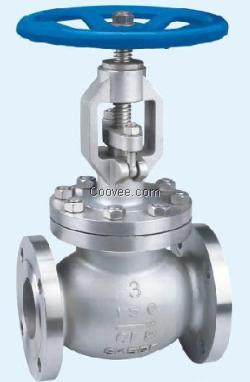

J41H-150LB 美标截止阀 不锈钢法兰截止阀 铸钢截止阀 唐工截止阀厂家 供应商
产品型号: J41H-150Lb 300Lb 600Lb
产品名称: 法兰连接钢制API美标截止阀
产品特点: 法兰连接钢制美标截止阀适用于ANSI Class150~600。工作温度-29~ 425℃(碳钢)、-40~ 200℃(不锈钢)的各种管路上。用于截断或接通管路中的介质、通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。驱动方式有手动、伞齿轮及电动
法兰连接钢制API美标截止阀的详细资料:
◆概述:
法兰连接钢制美标截止阀适用于ANSI Class150~600。工作温度-29~ 425℃(碳钢)、-40~ 200℃(不锈钢)的各种管路上。用于截断或接通管路中的介质、通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。驱动方式有手动、伞齿轮及电动。
◆特点:
1、 产品设计制造符合国内外的先进标准要求,密封,性能优良。
2、 结构设计紧凑合理,造型美观。
3、 采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
4、 阀体材料品种、填料、垫片亦根据实际工况或用户要求合理选配,可适用于各种压力,温度及介质工况。
5、 采用国内外多种配管法兰密封面型式,满足各种工程需要及用户要求
◆标准与规范:
名称 截止阀 闸阀
设计标准 ANSIB16.34 API600
结构长度 ANSIB16、10
配管法兰 ANSIB16.5、GB9112-9131
压力—温度等级 ANSIB16.34
试验与检验 API598
传动方式 手致力、电动、伞齿轮动
◆检测标准:
公称压力 150Lb 300Lb 600Lb Lb
壳体试验 3.1 7.8 15.4 MPa
密封试验 2.2 5.6 11.2
气密试验 0.5~0.7
主要连接尺寸Main connection dimensions
型号Type 规格Size 尺寸数据(mm)
in mm L D D1 D2 b Z-Φd H D0
J41W-150Lb 1/2 15 108 89 60.5 35 12 4-15 200 100
3/4 20 117 98 70 43 13 4-15 205 120
1 25 127 108 79.5 51 14.5 4-15 220 140
11/4 32 140 117 89 64 16 4-15 240 150
11/2 40 165 127 98.5 73 17.5 4-15 260 160
2 50 203 152 120.5 92 19 4-19 295 220
21/2 65 216 178 139.5 105 19 4-19 325 220
3 80 241 190 152 127 22 4-19 360 240
4 100 292 229 190.5 157 24 8-19 420 280
5 125 356 254 216 186 24 8-22 460 350
6 150 406 279 241.5 216 26 8-22 500 400
8 200 495 343 298.5 270 29 8-22 550 450
10 250 622 406 362 324 31 12-25 650 500
12 300 698 483 432 381 32 12-35 850 550
J41W-300Lb 1/2 15 152 95 66.5 35 15 4-15 220 120
3/4 20 178 117 82.5 43 16 4-19 230 120
1 25 203 124 89 51 18 4-19 260 140
11/4 32 216 133 98.5 64 19 4-19 280 140
11/2 40 229 156 114.5 73 21 4-22 300 200
2 50 267 165 127 92 22 8-19 330 240
21/2 65 292 190 149 105 25 8-22 360 240
3 80 318 210 168.5 127 29 8-22 400 280
4 100 356 254 200 157 32 8-22 460 320
5 125 400 279 235 186 35 8-22 500 400
6 150 444 318 270 216 37 12-22 550 450
8 200 559 381 330 270 41 12-25 600 500
10 250 622 445 387.5 324 48 16-29 700 550
12 300 711 521 451 381 51 16-32 900 600
J41W-600Lb
1/2 15 165 95 66.5 35 15 4-15 220 120
3/4 20 190 118 82.5 43 16 4-19 230 120
1 25 216 124 89 51 18 4-19 260 140
11/4 32 229 133 98.5 64 21 4-19 280 140
11/2 40 241 156 114.5 73 23 4-22 300 200
2 50 292 165 127 92 26 8-19 330 240
21/2 65 330 190 149 105 29 8-22 400 240
3 80 356 210 168 127 32 8-22 440 280
4 100 432 273 216 157 38 8-25 500 350
5 125 508 330 266.5 186 45 8-29 550 400
6 150 559 356 292 216 48 12-29 600 500
8 200 660 419 349 270 56 12-32 650 550
10 250 787 508 432 324 64 16-35 780 650
12 300 838 559 489 381 67 20-35 980 700
